Назначение электронных блоков управления БУЭ-ТЭНБ-М1

Блок управления электронный БУЭ-ТЭНБ-М1 предназначен для управления электроводонагревателями мощностью от 3 до 17 кВт, применяемых в системах отопления помещений различного назначения.

Преимущества электронных блоков управления БУЭ-ТЭНБ-М1

  • Управление электроводонагревателями мощностью от 3 до 17 кВт.
  • Регулирование температуры нагрева от 40 до 90 град. С.
  • 3-х ступенчатое регулирование мощности нагрева.
  • Отключение тэнов при наборе заданной на блоке управления температуры и включение при падении температуры.
  • Светодиодный дисплей на панели управления.
  • Цифровая индикация текущей температуры теплоносителя.
  • Бесшумная работа за счет бесконтактных силовых модулей.
  • Защита от закипания с индикацией на дисплее.

Описание и технические данные

Блок управления тэнами, производимый нашей компанией, позволяет:

  • регулировать температуру нагрева воды от 40°С до 90°С.
  • регулировать мощность нагрева, т.е. разделяет мощность блока электронагревателя на 3 ступени (для примера 9 кВт можно использовать на мощности 3; 6 и 9кВт).
  • отключать тэны при наборе заданной на блоке управления температуры и включать при падении температуры.

Блок управления предназначен для работы в 3-х фазных сетях переменного тока напряжением 380В, частотой 50Гц, с глухозаземленной нейтралью. Номинальное напряжение между нулем и каждой фазой 220В ± 10%, т.е. от 200В до 240В.

Допускается подключение блока управления к однофазной сети переменного тока напряжением 220В с частотой 50Гц, при мощности нагрузки не более 7,5кВт. Номинальное напряжение между нулем и питающей фазой 220В ± 10%, т.е. от 200В до 240В. Для этого необходимо установить перемычку между всеми фазами со стороны подводящего кабеля.

Блок управления рассчитан на управление электроводонагревателем с рабочим напряжением 380В, мощностью до 17кВт, имеющим одну группу ТЭН, включенных по схеме «звезда».

Блок управления предназначен для работы в следующих условиях:

  • рабочая температура окружающей среды от +3°С до +30°С;
  • относительная влажность воздуха до 80% при t=30°С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию, не насыщенную токопроводящей пылью и водяными парами.
Корпус блока управления имеет степень защиты IP20 по ГОСТ14264-80.

Устройство и принцип работы

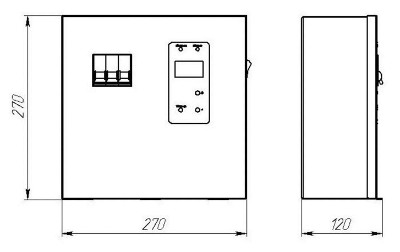

Конструкция блока управления:

1 - Корпус блока управления
2 - Крышка блока управления
3 - Секции автомата
4 - Панель управления
5 - Выключатель «Сеть»

Корпус блока управления состоит из основания и крышки. На основании установлен автоматический выключатель, контактор, симисторы и клеммные зажимы. Корпус блока изготовлен из листового металла толщиной 1,0мм и окрашен полимерной краской.

На передней панели расположены рукоятки выключателя для управления ступенями блока тэнов и панель управления. На боковой стенке установлен выключатель питания управления.

Запрещается закрывать вентиляционные отверстия блока управления сверху и снизу.

Панель управления имеет:
- цифровое индикаторное табло температуры
- три световых индикатора: питание «вкл», «нагрев».
- три кнопки управления: «УСТ», «+», «-».

Модификации блоков управления

Диапазон мощности Обозначение
От 3 до 6 кВт БУЭ-ТЭНБ-М1-06
От 7,5 до 9 кВт БУЭ-ТЭНБ-М1-09
От 10 до 12 кВт БУЭ-ТЭНБ-М1-12
От 13 до 17 кВт БУЭ-ТЭНБ-М1-17



Скачать:

 Руководство по эксплуатации.Паспорт. Блок управления электроводонагревателем электронный БУЭ-ТЭН (1.42 Mb)

 Блоки управления ТЭНами.Прайс-лист (19.5 Kb)
