Радиальные вентиляторы серии ДС предназначены для удаления дымовых газов из котлов малой мощности.

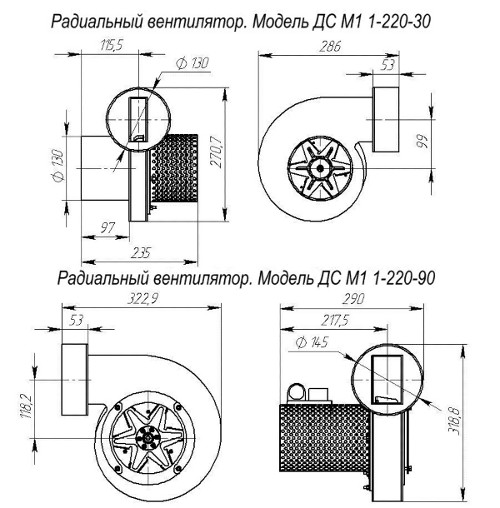

Описание конструкции
 |
Конструкция вентилятора:
1 Спиральный корпус
2 Рабочее колесо
3 Электродвигатель
4 Корпус защиты электродвигателя
5 Крепежные планки |
Вентилятор поставляется в собранном виде и состоит из неразъемного спирального корпуса, рабочего колеса (крыльчатки), асинхронного двигателя с дополнительной крыльчаткой охлаждения двигателя, сетчатого корпуса защиты двигателя и планок крепежа.
Неразъемный спиральный корпус сварен из листового металла и окрашен термостойкой краской.
На передней стенке корпуса расположены планки крепежа вентилятора к выходному патрубку котла.
Вентилятор может быть установлен с углом разворота нагнетательного патрубка корпуса от 0 до 360°.
Статически отбалансированное рабочее колесо имеет форму шестиконечной звезды.
Вентиляторы изготавливаются правого и левого вращения.
Технические характеристики
| Наименование |
ДС 1-220-30 |
ДС 1-220-90 |
| Рабочая производительность, м3/ч |
75 |
200 |
| Рабочее давление, Па |
175 |
325 |
| Максимальный КПД, % |
65 |
65 |
| Напряжение питания В/Гц |
220/50 |
220/50 |
| Потребляемая номинальная мощность, кВт |
0,03 |
0,09 |
| Предельная температура перемещаемой среды на всасывании, °С |
250 |
250 |
| Частота вращения, об/мин |
2530 |
2800 |
| Диаметр рабочего колеса, мм |
150 |
180 |
| Диаметр выходного патрубка, мм |
130 |
145 |
| Уровень звуковой мощности, дБ |
61 |
80 |
| Средний ресурс до замены рабочего колеса при рабочей частоте вращения, ч, не менее |
8000 |
8000 |
| Вес вентилятора, кг |
5,7 |
8 |
|
