Назначение шкафа управления котлом ШУК-380-ПЧВ-1
Шкаф управления котлом (ШУК) предназначен для управления котлом «ПРОМЕТЕЙ» Автомат (регулирования температуры воды) в автономном (местном) и дистанционном режимах.
Шкаф управления обеспечивает:
- предварительный разогрев и управление работой котла;
- комплексную защиту питающих цепей и электродвигателей;
- автоматическое отключение электродвигателей при наличии внешнего сигнала (тепловое реле или иной релейный контакт);
- автоматическое отключение электродвигателей при коротком замыкании;
- автоматическое отключение электродвигателей при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз и автоматическое включение при ее появлении;
- визуальное отображение рабочего или аварийного состояния каждого электродвигателя;
- управление подачи твердого топлива в котел;
Дополнительно (при заказе заказчиком):
- дистанционную передачу сигнала аварии котла;
- слежение за уровнем остатка топлива в загрузочном бункере.
Котел «ПРОМЕТЕЙ» управляется при помощи:
- Шкафа управления котлом (ШУК);
- Блока управления котлом (БУК);
- Пульта управления колосником.
Назначение БУК:
- Регулирование температуры нагрева котла;
- Защита котла от перегрева.
Назначение пульта управления колосником:
- Ручное управление вращения колосникового барабана (вперед-назад);
- Аварийный сброс угла в зольник.
Технические характеристики ШУК-380-ПЧВ-1
| Напряжение питания | Переменное трехфазное 380 В, 50 Гц |
| Потребляемая мощность | не более 10,0 кВт |
| Количество датчиков температуры | 7 |
| Количество датчиков давления | 1 |
| Условия эксплуатации
— температура окружающей среды в месте установки ШУК, °С — уровень запыленности
|
-10…+40 низкий |

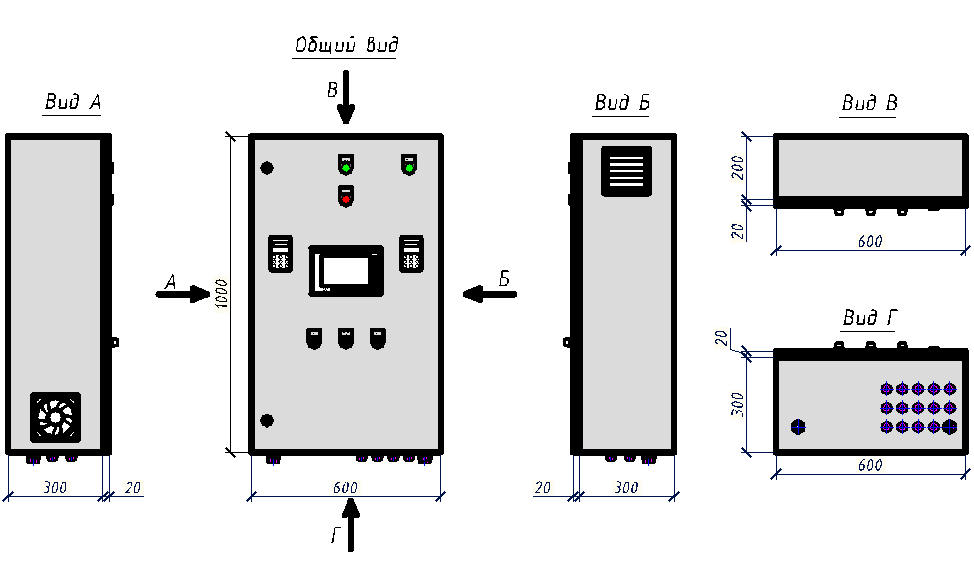

| Габариты ШУК — высота — ширина — глубина | 1000 600 300 |
| Степень защиты (ГОСТ 14254-96) | IP 54 |
| Вес | 70 кг |
Устройство и принцип работы ШУК-380-ПЧВ-1

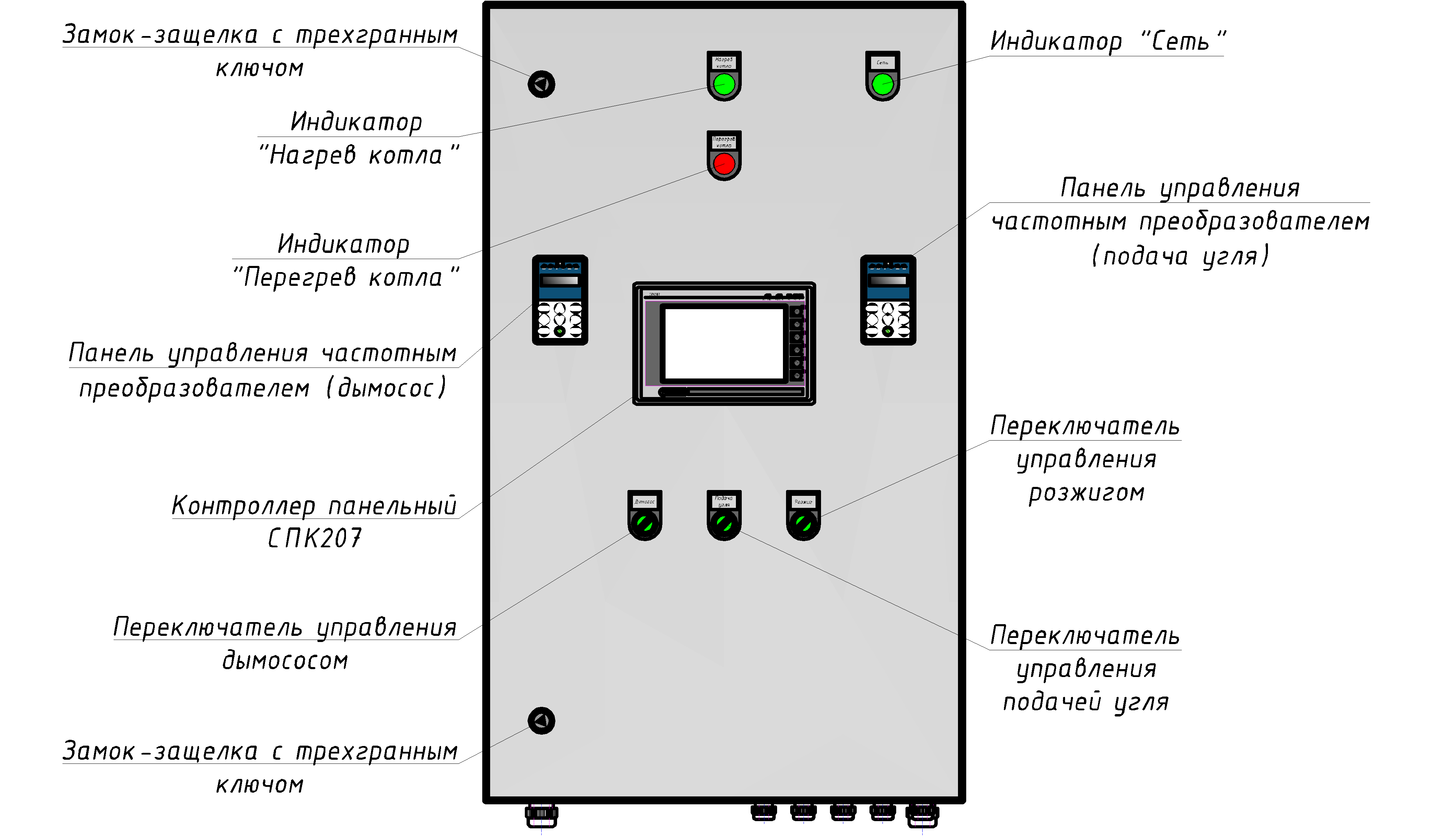

Интерфейсом пользователя ШУК является панель оператора с сенсорным экраном, на которой расположены объекты управления и индикации (кнопки, переключатели и индикаторы)
Конструкция шкафа управления котлом «ПРОМЕТЕЙ» представляет собой металлический шкаф (стандартное исполнение корпусов со степенью защиты IР54 по ГОСТ 14254‐96) с односторонним обслуживанием. Конструкция ШУК обеспечивает легкий доступ к узлам в процессе монтажа и наладки. С лицевой стороны на дверце шкафа расположены органы управления. Кабели ввода и вывода силовых цепей расположены снизу шкафа.
В шкаф ШУК встроены все необходимые устройства для нормальной работы котла «ПРОМЕТЕЙ».
Принцип работы шкафа основан на управлении двигателями дымососа и подачи угля (колосниковый барабан) посредством команд с температурного датчика, установленного в котле.
ПРЕИМУЩЕСТВА шкафа управления котлом
- Позволяет выполнять работу котла «ПРОМЕТЕЙ» в автоматическом режиме и не требует постоянного присутствия персонала в процессе его работы.
- Визуальное отображение рабочего или аварийного состояния двигателя дымососа и колосникового барабана.
- Шкаф выполнен со степенью защиты IP54, согласно ГОСТ 14254-96 (пылезащита и защита от обрызгивания водой).
- Автоматическое отключение двигателей при:
— наличии внешнего сигнала теплового реле или иного релейного контакта;
— коротком замыкании;
— пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз и автоматическое включение при ее появлении.
- Принудительная вентиляция шкафа, благодаря которой температура внутри шкафа не поднимается выше температуры окружающей среды.
- На лицевую панель шкафа вынесены все необходимые панели для управления котлом «ПРОМЕТЕЙ», что позволяет открывать шкаф только для непосредственного его обслуживания (техническое обслуживание ШУК).
- Дистанционное наблюдение (мониторинг) за работой котла через локальную сеть или Интернет.
- SMS-оповещение при наличии аварийных сигналов (дополнительная опция).
- Слежение за уровнем остатка топлива в загрузочном бункере (дополнительная опция).
