Дымоход: основные правила монтажа



Правильно установленный дымоход - необходимое условие для беспроблемного функционирования котла, камина или печки. Поэтому, напомним об основных правилах монтажа и принципах расчета, применяемых при проектировании и установке дымоходов.

Диаметр и высота дымохода рассчитывается всоответствии со строительными нормами. Первая характеристика будет зависеть от мощности оборудования, ширины его выходного отверстия, количества и характера преград на пути. Высота дымохода будет зависеть от высоты здания, типа крыши и габаритов соседних строений.

При проектировании важно соблюдать требования к горизонтальным участкам дымохода: они должны быть не более1 метра в длину, ведь теплый воздух движется вертикально, а не горизонтально. В противном случае, на данном участке будет откладываться сажа иослабеет тяга.

Монтаж дымовой трубы следует начинать от теплогенерирующей установки, снизу-вверх. Стыковку труб проводят таким образом, чтобы внутренняя труба последующего элемента входила внутрь трубы предыдущего. Благодаря этому конденсат и смолы не смогут вытекать по наружной стенке трубы. В зависимости от конструкции, места стыковки могут быть уплотнены соответствующими хомутами. Для лучшей герметизации труб желательно использовать герметик с рабочей температурой не менее 1000°С. Места стыковок труб с другими элементами (тройниками, отводами и др.) необходимо скрепить хомутами.

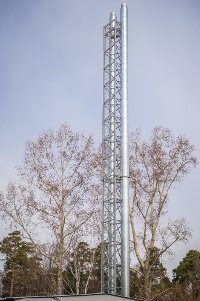

Если дымовая труба устанавливается снаружи здания, то крепление ее элементов к несущим конструкциям должно осуществляться с помощью кронштейнов через каждые2-3 метра. Нижний тройник должен опираться на консольную опору или постамент.

Независимо от угла наклона кровли дымоходы, которые на 1,5 м выше ее уровня, нужно дополнительно зафиксировать растяжками на скобе.

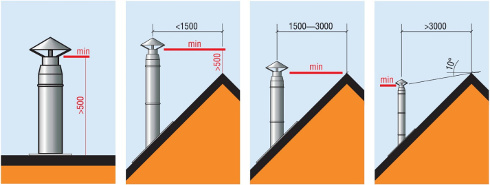

Дымоход должен:

  • возвышаться не менее чем на 0,5 м над коньком кровли, при расположении трубы на расстоянии до 1,5 м от конька;
  • быть не ниже конька кровли при расположении дымохода на расстоянии 1,5—3 м от конька;
  • быть не ниже линии, проведенной от конька вниз-под углом 10° к горизонту, при расположении дымохода на расстоянии более 3 м от конька;
  • для плоских кровель нужна дымоходная труба выше 1 м.

Большинство дымоотводящих систем должно снабжаться ревизиями для очистки. Предусмотреть возможность очистки и осмотра дымохода необходимо еще на стадии его строительства. Прочистной карман следует устанавливать внизу вертикального канала - ниже точки подключения теплогенератора — у пола. Он предохранит перекрывание дымового канала каким-либо крупным мусором. Глубина прочистного кармана зависит от величины самого дымохода. Если у вас нет доступа к дымоходу на кровле, то вторую дверцу для прочистки следует установить рядом с техническим чердаком. Дверцы должны быть расположены по отношению к стропилам и балкам не ближе, чем сто пятьдесят миллиметров.

А теперь приведем выдержки из требований пожарной безопасной к дымоходам («Правила производства трубо-печных работ», ВДПО, Москва, 2002 г.).

Основные требования, предъявляемые к дымоходу:

  • Дымовые каналы (трубы) печей и других отопительных агрегатов на твердом топливе должны обеспечивать полное удаление продуктов горения в атмосферу.
  • Для каждой печи и каждого отопительного агрегата следует предусматривать, как правило, отдельную дымовую трубу.
  • Площадь сечения дымовой трубы должна быть не менее площади дымоотводящего патрубка отопительного агрегата.
  • Высоту дымовых труб для печей по всей длине следует принимать не менее 5 м (для закрытых каминов — не менее 8 м, для каминов с открытой топкой — не менее 10 м).
  • Металлические трубы должны быть из высококачественной специально легированной стали с повышенной коррозионной стойкостью толщиной стенок не менее 1 мм.
  • Места стыков звеньев надсадных труб следует размещать вне междуэтажных и чердачных перекрытий.
  • В дымовых трубах необходимо предусматривать устройства для очистки каналов от сажистых отложений.
  • Конструкции зданий из горючих материалов (стены, перегородки, перекрытия, балки), примыкающие к дымовым каналам, следует защищать от возгорания разделками из негорючих материалов.
  • При пересечении дымовыми каналами конструкции перекрытий из горючих материалов необходимо устраивать горизонтальные разделки.
