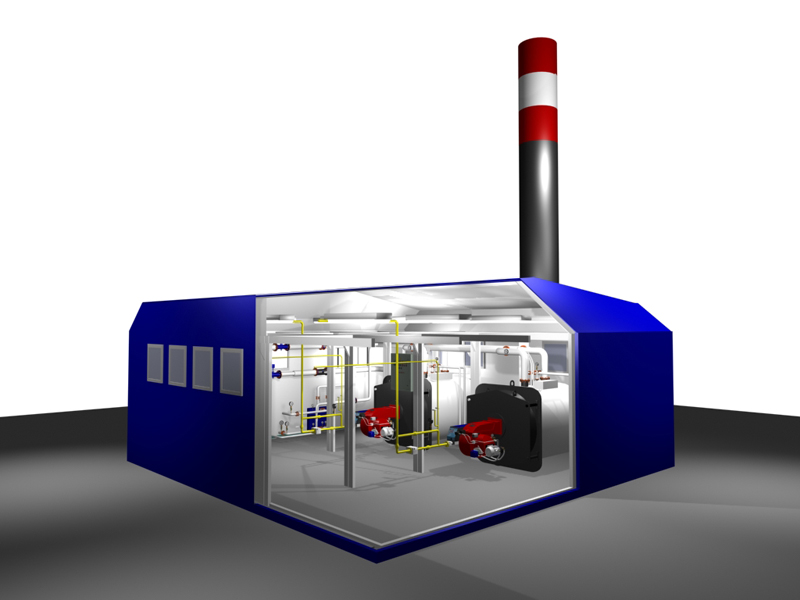

Блочно-модульная котельная (БМК) – это устройство, предназначенное для обеспечения потребителей тепловой энергией, как для отопления и горячего водоснабжения, так и для технологических нужд. По сути, это транспортабельный блок-модуль со смонтированным в нем технологическим оборудованием, полностью готовым к установке и эксплуатации.   Поскольку в качестве топлива в БМК чаще всего используется природный или сжиженный газ, конструкция является потенциально пожароопасным объектом.   В этом случае соблюдение правил и норм на всех этапах от покупки до ввода в эксплуатацию становится критически важным.   Рассмотрим основные требования безопасности согласно законодательству РФ.

Маркировка и документация

Когда модули БМК доставлены на место монтажа, в первую очередь стоит обратить внимание на внешнее соответствие частей котельной документации и маркировке по ГОСТу.   Комплект поставки блочно-модульной котельной в обязательном порядке должен включать документацию: монтажную, которая соответствует техническим условиям, и эксплуатационную по ГОСТ 2.601.   Подробное описание размещается на модуле № 1 и включает два вида информации.

• табличка по ГОСТ 12969:

• наименование или товарный знак предприятия-изготовителя;
• заводское обозначение и заводской номер котельной;
• число модулей, входящих в состав котельной;
• дату изготовления;
• обозначение настоящего стандарта и технических условий;
• номинальная теплопроизводительность (паропроизводительность);
• присоединительное давление газа;
• входное напряжение, частоту и мощность электропитания;
• присоединительное давление и расход воды;
• масса (общая).

2) таблички с указанием категорий помещений и степени огнестойкости.   На наружной стороне всех остальных модулей закрепляются таблички с порядковым номером изделия и массой.   Наличие описанных опознавательных знаков поможет убедиться в том, что привезенное оборудование удовлетворяет условиям эксплуатации. Это является залогом безопасности в будущем.

Монтаж и установка

Следующий этап – монтаж блок-модулей на фундамент, а также стыковка их друг с другом.   Устанавливать БМК можно только в зданиях и помещениях, отвечающих требованиям СНиП II-35-76 «Котельные установки» и Правилам безопасности в газовом хозяйстве.   Нельзя устанавливать встроенные котельные в многоквартирных домах. Установка БМК возможна только в помещениях категории «Г» и «Д». Поэтому запрещено размещение баллонов с газом и другого горючего топлива в одном с котельной помещении.   Распространение огня по конструкции исключено. Стены и кровля помещения обшиваются гофрированными стальными листами или другими материалами с высоким уровнем пожаробезопасности.   Уличное местоположение котлов возможно только в том случае, если устройство было спроектировано с учетом данных климатических условий.   Вне зависимости от того выполняете ли вы установку своими силами или с помощью привлеченного специалиста, согласно тексту «Правил устройства и безопасной эксплуатации паровых котлов», следует обратить внимание на следующие моменты.

• Прежде всего, это соответствие конструкции БМК изначальному проекту и учет возможности теплового расширения отдельных котлов.
• Расположение предохранительных клапанов в безопасных для сотрудников местах.
• Установка поддонов под форсунками во избежание попадания капель жидкого топлива на пол котельной.

Местоположение фундамента для дымовой трубы определяется в зависимости от мощности котельной. Для маломощных БМК допускается установка дымовой трубы на одной раме с котельной. В случае более мощных котельных дымовая труба должна располагаться на том же уровне, что и фундамент здания котельной. Труба котельной требует обязательного заземления: в двух точках к металлической раме котельной крепятся резиновые шины 3х20 мм.   В завершении работ по установке БМК у вас должен остаться пакет документов, подтверждающий надлежащее качество исполнения монтажа:

• сертификаты и паспорта на установленное оборудование,
• исполнительные схемы,
• акты испытаний и скрытых работ.

Пуско-наладочные работы

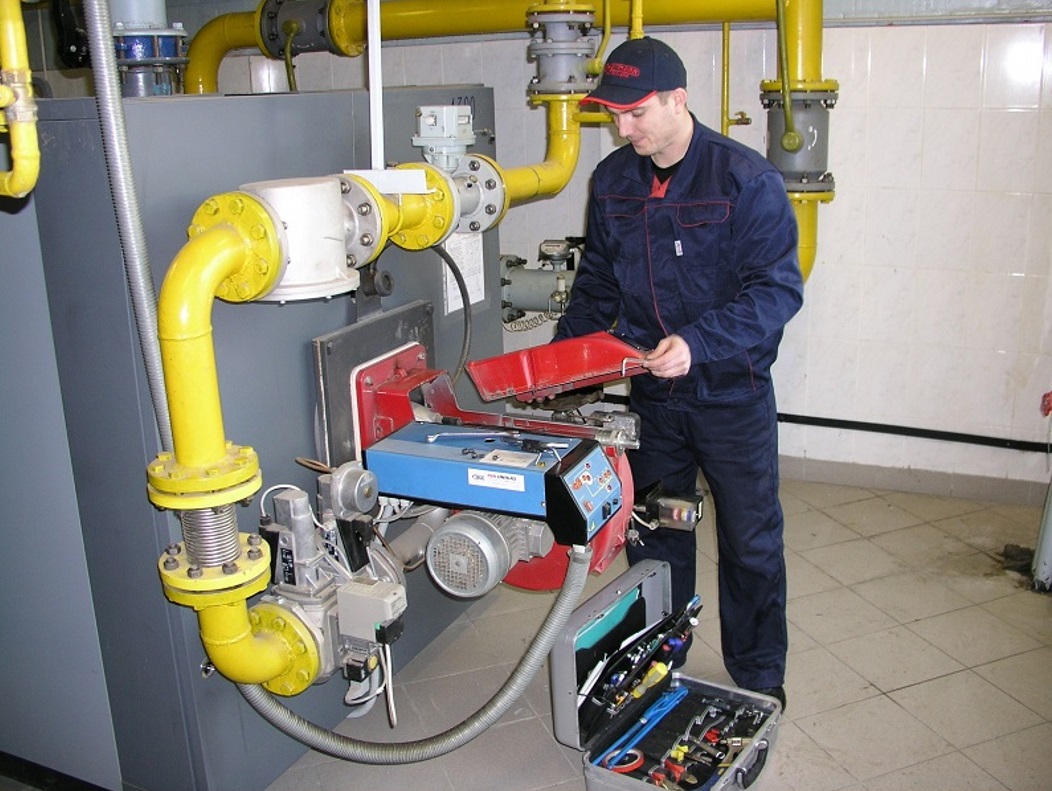

Заключительный этап – пуско-наладочные работы. Первичные испытания БМК необходимы для подтверждения безопасности котельной в процессе эксплуатации. Специалисты, которые производят данный вид работ, должны иметь специальную квалификацию и допуск (в соответствии с требованиями РД 03-19-2007 "Положение об организации работы по подготовке и аттестации специалистов организаций, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору").   Специалистом проводится поузловая проверка функциональности, призванная выявить возможные дефекты конструкции и предотвратить аварийную ситуацию.   Кроме того, на этом этапе проверяются следующие характеристики работы котельной, согласно ГОСТ 12.1.003, ГОСТ 12.1.012, ГОСТ 12.2.064:

• шумность,
• уровень вибрации,
• температура поверхности конструкции во время работы.
blochno_modulnaya_kotelnaya_trebovaniya_bezopasnosti

Немаловажное условие нормального функционирования котельной – качество сварных соединений котлов. Существует несколько способов выявления возможных нарушений:

• внешний осмотр,
• измерение,
• механическое испытание (ГОСТ 6996 и ГОСТ 9454),
• ультразвуковое и гидравлическое испытания.

В результате должна быть подтверждена целостность и устойчивость соединений в местах стыковки.   После осмотра специалист Ростехнадзора выдает акт осмотра энергоустановки и разрешение на допуск в эксплуатацию, которые подтверждают соответствие БМК всем существующим нормам и правилам.   Пожарная безопасность котельной обеспечивается установкой средств пожаротушения, в соответствии с нормами, закрепленными в «Правилах пожарной безопасности для энергетических предприятий - РД 34.03.301-87 (ППБ 139-87)». При соблюдении перечисленных условий по проектированию, производству, монтажу и пуско-наладке модульной котельной, вы можете быть уверены в получении качественных услуг по топливоснабжению и горячему водоснабжению благодаря корректной работе блочно-модульной котельной.

Автоматическое отключение

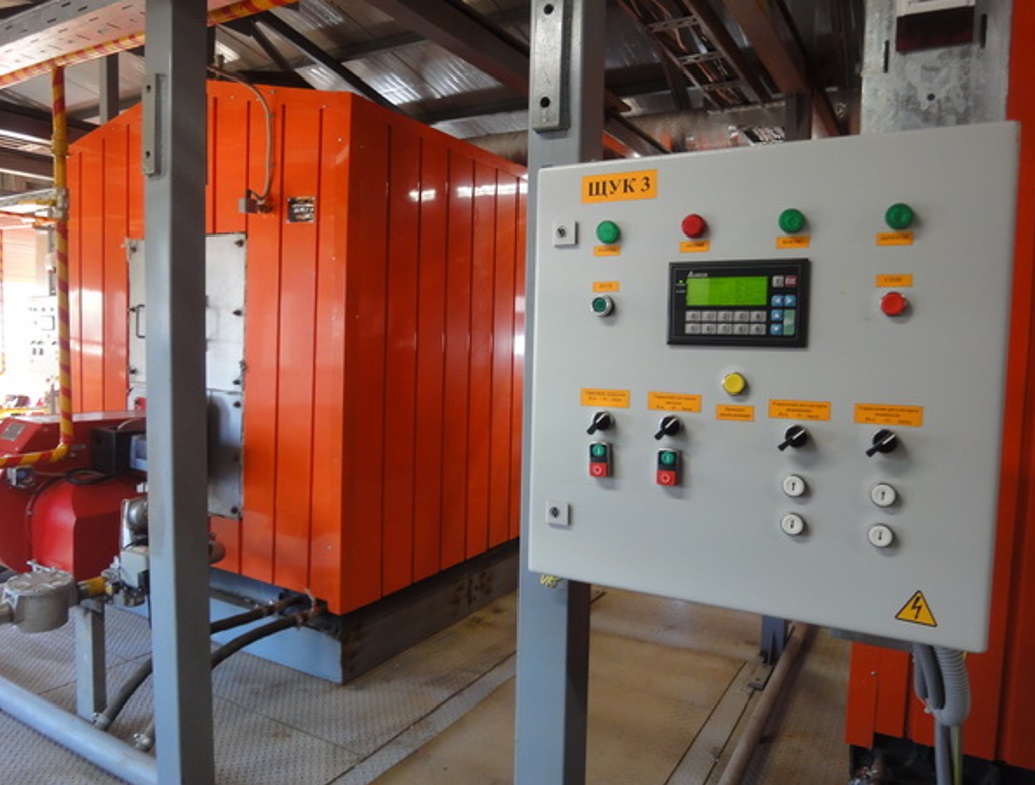

Котлы БМК оснащаются специальными автоматическими устройствами, которые позволяют отключать подачу топлива и вентиляторы в случае прекращения подачи электроэнергии.   Поводом для отключения также может послужить превышение предельных значений параметров:

• уровень воды и давление пара в паровом котле,
• температура и давление воды на выходе из водогрейного котла,
• разряжение в топке для котлов с уравновешенной тягой.

Установка автоматических звуковых сигнализаций позволяет всегда быть в курсе предельных положений уровня воды.   Прекращение подачи топлива в топку предусмотрено в следующих случаях:

• отключение дымососов и прекращение тяги,
• неисправность автоматики безопасности,
• погасание факела в топке,
• отключение всех дутьевых вентиляторов.

Знание основных условий нормального функционирования БМК и соблюдение норм безопасности при установке, подключении, проведении пуско-наладочных работ снижает риск возникновения аварийных ситуаций до минимума.
